Casa /Prodotti/Cilindro elettrico/cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C

cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C

1
MOQ
200-500
prezzo
cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Potenza standard del motore (W): 200W/400W
Torsione nominale ((Nm): 0.64/1.27
Torsione di ingresso massima ammissibile ((Nm): 9
Grado di vite: C7 Rolling (Slenderness ratio1:62.5)
Accuratezza di posizionamento ripetibile ((mm): ± 0.02
Potenza di uscita standard del motore (W) 200W/400W Torque nominale ((Nm) 0,64/1,27 Torque di ingres: ±0.5
Informazioni di base
Luogo di origine: Cina
Marca: SXEGL
Certificazione: CE/FCC/EPA/ROSH/ISO
Numero di modello: ES40
Termini di pagamento e spedizione
Imballaggi particolari: cartone con schiuma
Tempi di consegna: 7-14
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: Consegna in tutto il mondo
Descrizione di prodotto

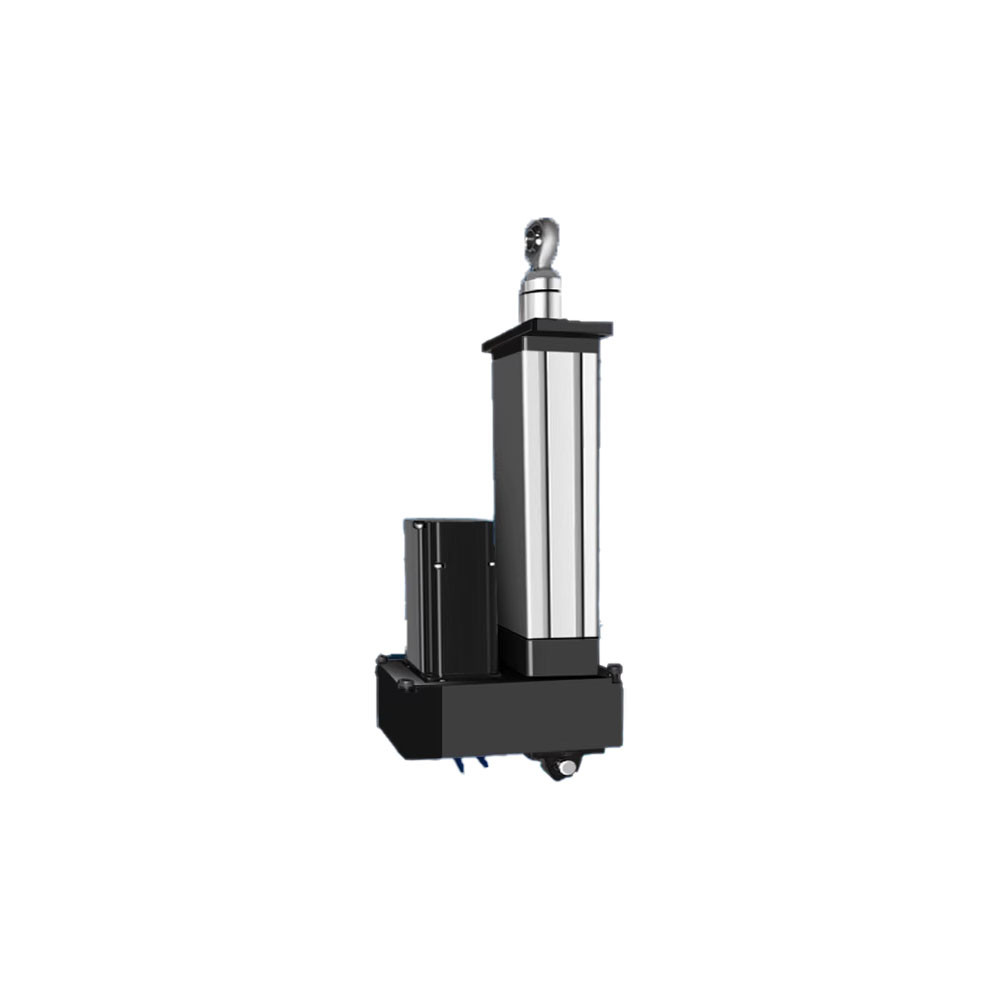

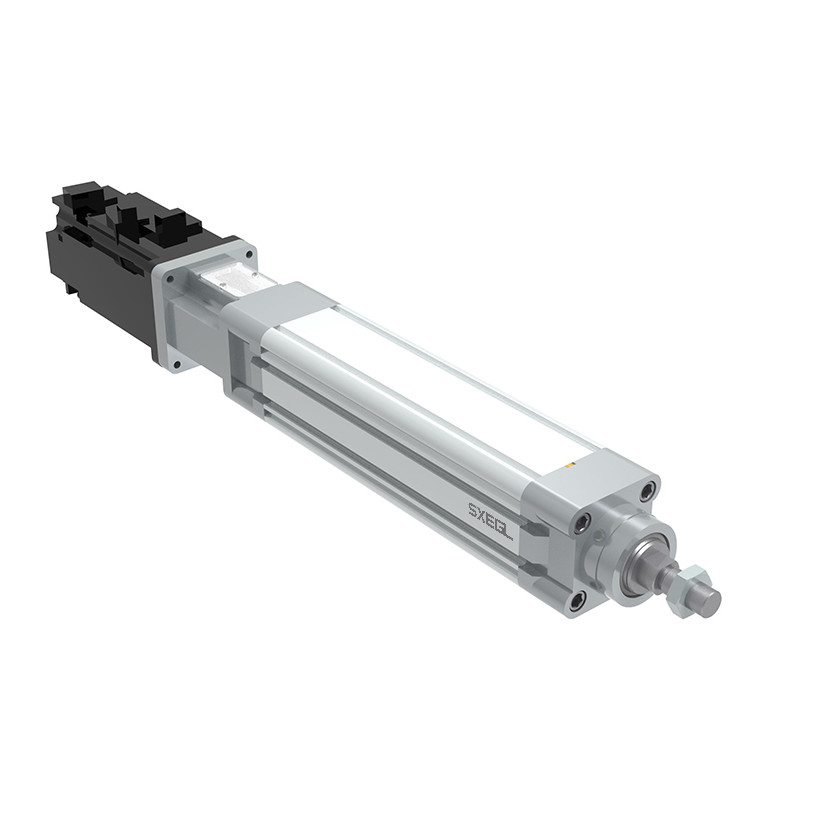

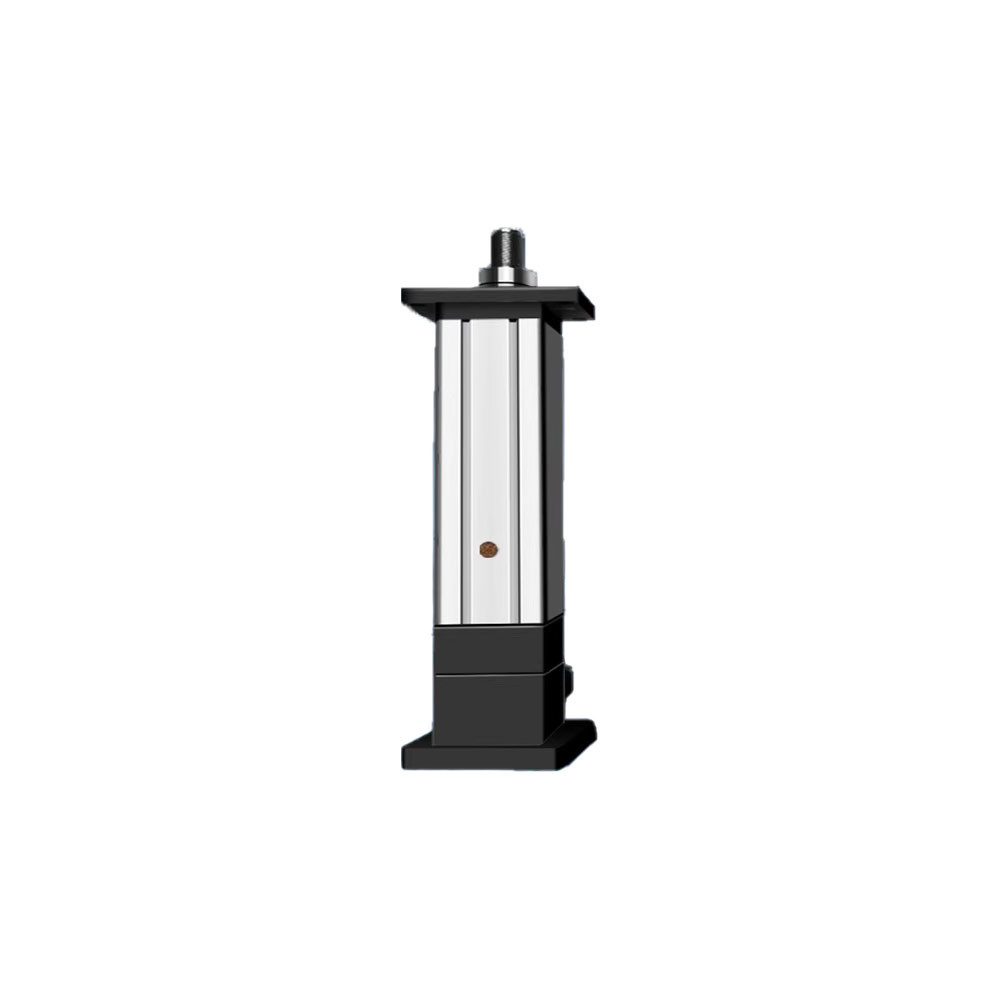

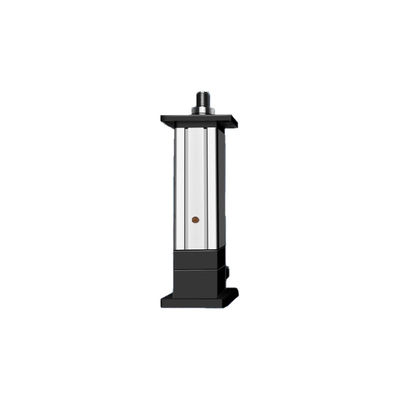

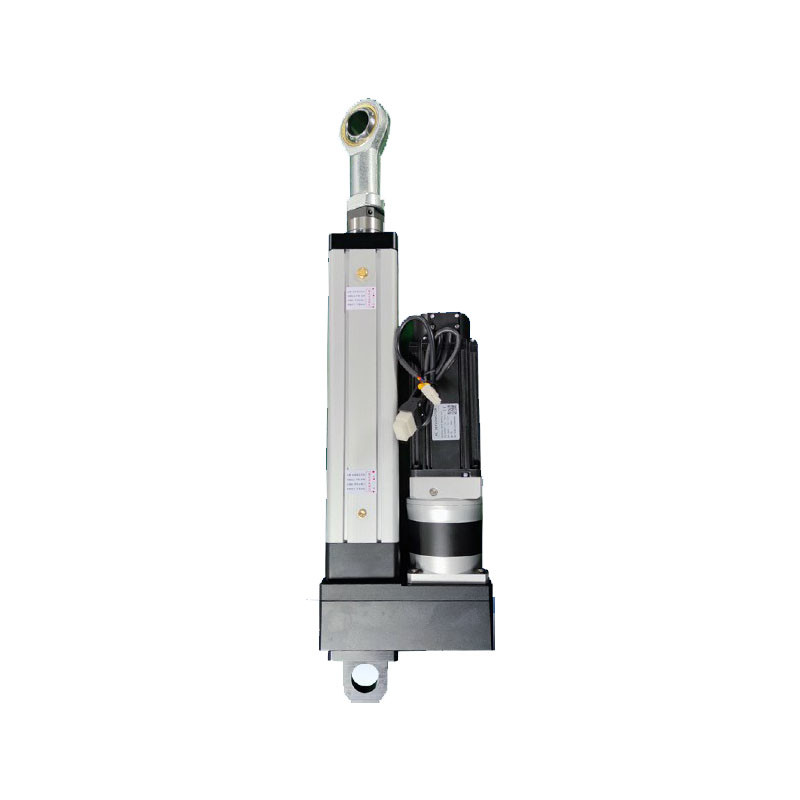

cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C

Progettato per applicazioni industriali di fascia alta, il cilindro elettrico standard della serie ES ridefinisce le soluzioni di azionamento lineare con prestazioni eccezionali e standard rigorosi.Norme internazionali ISO 15552, la sua progettazione modulare garantisce la compatibilità nelle interfacce delle flange e nelle dimensioni di montaggio,consentire la sostituzione senza soluzione di continuità dei sistemi pneumatici/idraulici tradizionali e ridurre significativamente la complessità del retrofitting della linea di produzione. con unCapacità massima di carico dinamico di 2 Te accuratezza di posizionamento di ripetizione ± 0,02 mm, fornisce un supporto affidabile per scenari di carico pesante come la produzione automobilistica e la trasformazione alimentare.

Caratteristiche fondamentali

1. Alta protezione e design di lunga durata

con una tensione di 1000 V o più, ma non superiore a 1000 V,Classificazione di protezione IP65, è resistente all'intrusione di polvere e spruzzo di acqua ad alta pressione, adattandosi a ambienti difficili come l'umidità e la contaminazione da olio.La canna del pistone è sottoposta a cromatura dura e è abbinata a buscate resistenti all'usura autolubrificanti, raggiungendo una durata di vita di oltre5,000 kme prolungando i cicli di manutenzione di 3 volte.

2. Ultra-Long Stroke e personalizzazione flessibile

Il design della canna estesa del pistone supporta un50-1,500 mm di portata a pieno ritmo. Le viti a sfere ad alta precisione e le strutture di guida anti-torsione garantiscono un funzionamento regolare su lunghi colpi.e interfacce motore (servo/stepper) per adattarsi a sistemi 联动 (linkage multi-axis) a più assi.

3Certificazione di sicurezza alimentare

Per l'industria alimentare e farmaceutica è dotato diLubrificante alimentare certificato NSF H1, conforme alle norme FDA 21 CFR 177.2600 per eliminare i rischi di contaminazione dei lubrificanti.soddisfa i requisiti GMP per le sale pulite.

Scenari di applicazione

- Linee di produzione di imballaggi alimentari

In attrezzature di riempimento ad alta velocità, il cilindro elettrico ES consente una presa e un trasporto precisi delle bottiglie con una spinta di 2 T. La sua protezione IP65 resiste ai processi di pulizia Clean-in-Place (CIP),mentre i lubrificanti alimentari garantiscono la sicurezza del prodotto.

- Le linee di assemblaggio per l'automobile

L'interfaccia ISO 15552 consente una rapida integrazione con i robot KUKA, raggiungendo ±0.Precisione di posizionamento di 05 mm e miglioramento dell'efficienza del 40%.

- Attrezzature mediche

Nei sistemi di sollevamento del letto per scanner TC, il cilindro elettrico ES soddisfa i dupli requisiti di stabilità e sicurezza in ambienti medici con funzionamento silenzioso (≤ 55dB) e 超长寿命 (durata di vita ultra lunga).

Specifiche di prestazione

  • Capacità di carico: 2T (dinamico) / 3T (statico)
  • Intervallo di colpo: 50-1,500 mm (personalizzabile)
  • Velocità: 0,25-1 m/s (regolabile per piombo)
  • Classificazione di protezione: IP65
  • Certificazioni: ISO 15552, RoHS, CE, EPA, FCC
  • Intervallo di temperatura: -20°C ~ +60°C

cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C 0

ES40
Norme motore uscita (W) 200W/400W
Classificato coppia ((Nm) 0.64/1.27
Torsione di ingresso massima ammissibile ((Nm) 9
Grado di vite C7 Rolling (Slenderness ratio1:62.5)
Accuratezza di posizionamento ripetibile ((mm) ± 0.02
L'angolo di rotazione della canna del pistone ((°) ± 0.5
Piombo ((mm) 5  10  20
Spinta nominale ((N) 720/1440 360/720 180/360
Spinta massima nella direzione assiale ((N) 3040  2890  2400
Velocità massima ((mm/s) 250  500  1000
Intervallo di corsa (mm) 0-800
Peso di base in Omm (kg) 1.6
Peso aggiunto per 100 mm ((kg) 0.61
Peso dei componenti dell'installazione diretta
motore ((kg)		 0.3
Il peso dei componenti dei prodotti indiretti
      motore di installazione (kg)		 0.6
Sensore CS1-D-2M Interruttore elettronico magnetico, lunghezza del filo 2 m
CS1-DN-2M Interruttore magnetico di tipo NPN, lunghezza del filo 2 m
CS1-DP-2M Interruttore magnetico di tipo PNP, lunghezza del filo 2 m

cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C 1

cilindro elettrico modulare di alta precisione per assemblaggio automatico 3C 2
