Name: Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere
Brand: SXEGL Intelligent Technology Co., Ltd.
SKU: MK65
Price: 2,800.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Repeatable positioning accuracy(mm): ±0.1

Rated thrust(N): 220

Belt width(mm): 32

High rigidity linear slide(mm): W15XH12.5

Informazioni di base

Luogo di origine: Cina

Marca: SXEGL

Certificazione: CE/EPA/FCC/ISO/ROSH

Numero di modello: MK65

Termini di pagamento e spedizione

Imballaggi particolari: cartone con schiuma

Tempi di consegna: 7-14

Termini di pagamento: L/C, D/A, D/P, T/T, MoneyGram, Western Union

Capacità di alimentazione: Consegna in tutto il mondo

Galleria

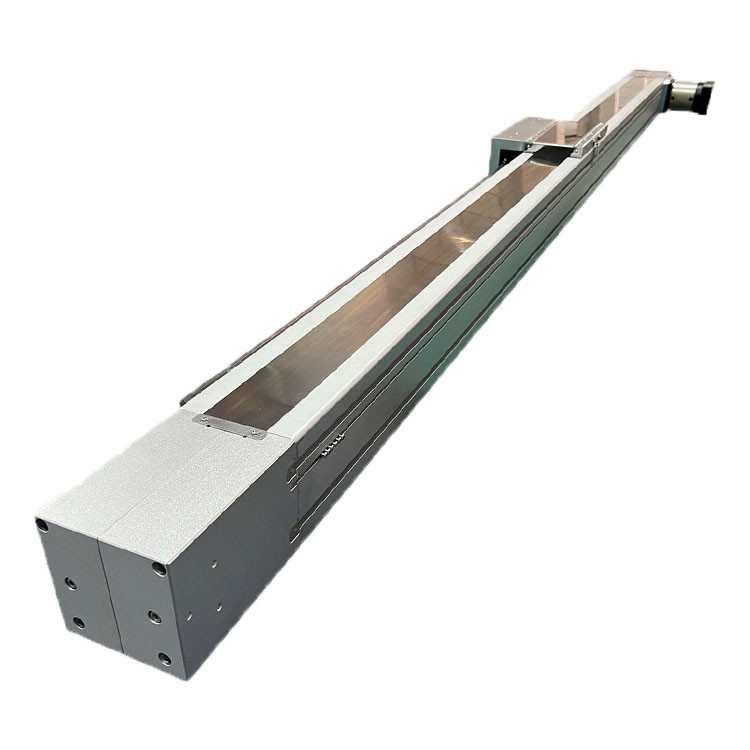

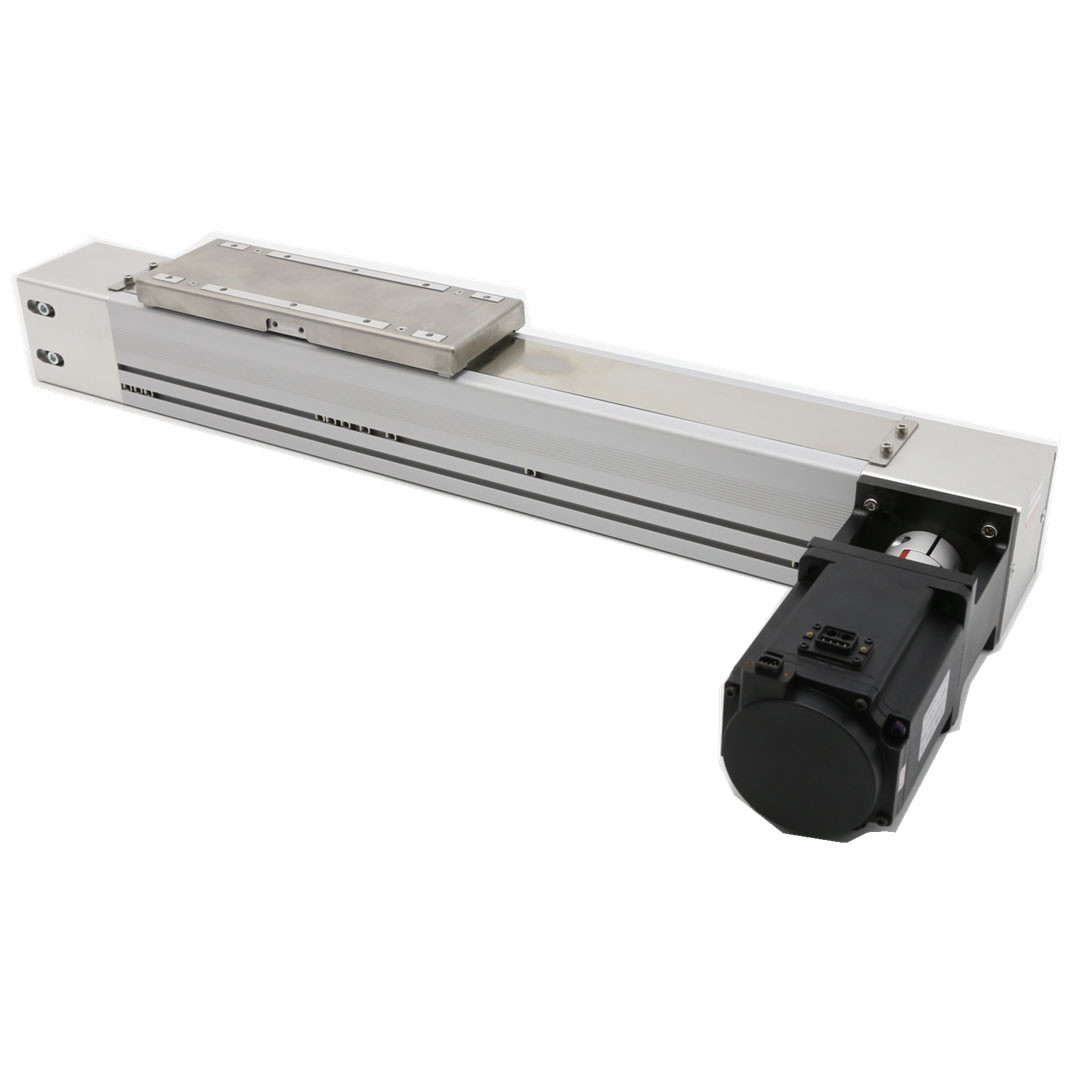

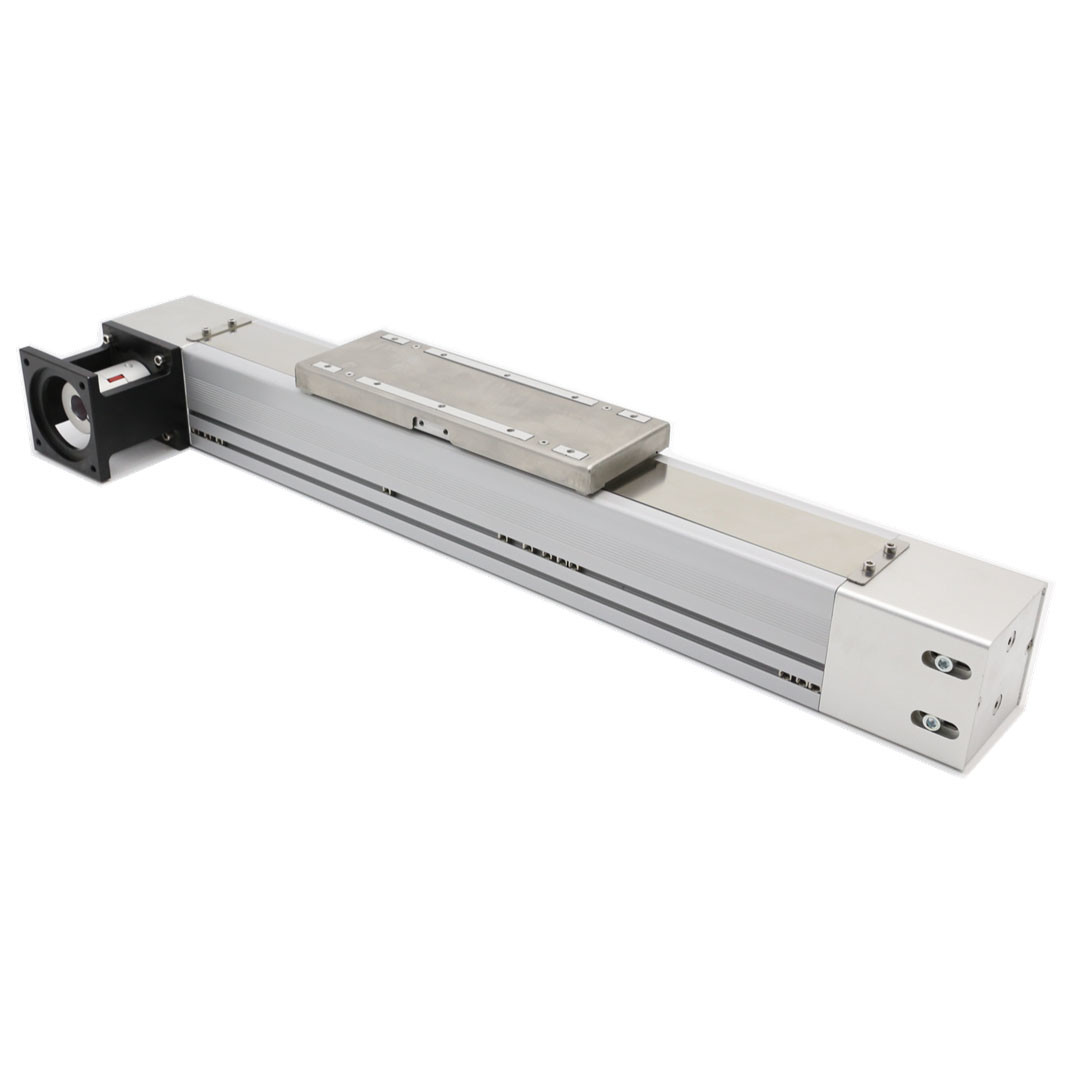

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere

Descrizione di prodotto

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere

SEXGL Linear Slide offre precisione e durata senza pari nei sistemi di automazione ad alta precisione,fidato dai leader mondiali come BYD (assemblaggio di propulsori per veicoli elettrici) e BOE (robot per il taglio di pannelli LCD) in tutto il Nord AmericaIn questo settore, la precisione, l'efficienza e la stabilità sono fondamentali.consentire un posizionamento preciso e un movimento efficiente, portando a soluzioni lineari affidabili per tutte le apparecchiature CNC, migliorando la qualità e la produttività.

1Progettazione di integrazione modulare
Supporta il collegamento multi-asse XY/XYZ, consentendo una rapida costruzione di strutture a sbalzo o di portiere. Compatibile con i servomotori tradizionali come Delta e Panasonic. Offre sistemi orizzontali, verticali,e opzioni di montaggio invertito per accogliere diversi layout di attrezzature, riducendo i costi di integrazione.

2. Sistema antipolvere senza manutenzione
Equipaggiato con un dispositivo antipolvere in cintura in acciaio inossidabile e una struttura protettiva sigillata, garantendo un funzionamento stabile in ambienti polverosi con un intervallo di manutenzione esteso a 20.000 ore.Caratteristiche: rotaie di guida autolubrificanti e cinture sincrone senza manutenzione (materiale in PU con durata > 20 anni),000 ore), eliminando la necessità di lubrificazione giornaliera e riducendo i costi di manutenzione del 70%.

3. Balance leggera e di carico elevato
Il corpo principale è costruito in lega di alluminio, riducendo il peso del 60% rispetto alle strutture in ghisa.soddisfacendo due requisiti per il funzionamento ad alta velocità con carico leggero e il posizionamento preciso con carico pesante.

※ Di base specifiche MK65
Specificità	Velocità del motore ((rpm/min)			3:1	5:1	7:1	10:1
	Velocità massima ((mm/s) *1			1833	1100	785	550
	carico massimo ((kg)		Orizzontale	30	45	55	60
			Verticale*2	9	15	16	17
	Accuratezza di posizionamento ripetibile ((mm)			± 0.1
	Spinta nominale ((N)			220
	Stratto standard ((mm) *3			Intervallo 100-6000 mm/100 mm
Componente	Capacità del servomotore CA (W)			400
	Larghezza della cintura ((mm)			32
	Dislivello lineare ad alta rigidità (mm)			W15XH12.5
	Sensore di origine	Collegamento		PM-T45 ((NPN)

AB



Unità: mm Unità: mm Unità: mm
Orizzontale installazione		A	B	C	Lato installazione		A	B	C	Verticale installazione		A	C
3:1	10 kg	950	250	42	3:1	10 kg	42	250	950	3:1	3 kg	900	900
	20 kg	420	105	18		20 kg	19	110	450		6 kg	450	450
	30 kg	250	55	10		30 kg	10	60	260		9 kg	300	300
5:1	25 kg	950	140	24	5:1	25 kg	25	140	950	5:1	5 kg	900	900
	35 kg	625	90	15		35 kg	15	90	600		10 kg	450	450
	45 kg	450	55	10		45 kg	10	60	450		15 kg	300	300
7:1	28 kg	1300	145	25	7:1	28 kg	25	145	1300	7:1	6 kg	900	900
	40 kg	850	90	15		40 kg	15	90	850		12 kg	450	450
	55 kg	550	50	10		55 kg	10	60	850		16 kg	300	300
10:1	30 kg	1850	145	25	10:1	30 kg	25	140	1950	10:1	6 kg	900	900
	45 kg	1250	90	15		45 kg	15	90	1150		13 kg	450	450
	60 kg	800	50	10		60 kg	10	60	800		17 kg	330	300

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 7

Il motore si piega.

Ictus	100	200	300	400	500	600	700	800	900	1000	1100	1200
L	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
Peso totale	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

Ictus	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
Peso totale	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
L	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 8

Pieghe motrici lasciate in alto

Ictus	100	200	300	400	500	600	700	800	900	1000	1100	1200
L	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
Peso totale	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

Ictus	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
Peso totale	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900
L	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Pieghe motrici a sinistra

Ictus	100	200	300	400	500	600	700	800	900	1000	1100	1200
L	589	689	789	889	989	1089	1189	1289	1389	1489	1589	1689
Peso totale	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03
Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1789	1889	1989	2089	2189	2289	2389	2489	2589	2689	2789	2889	2989
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31
Ictus	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3089	3189	3289	3389	3489	2589	3689	3789	3889	3989	4089	4189
Peso totale	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03
Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
L	4289	4389	4489	4589	4689	4789	4889	4989	5089	5189	5289	5389	5489
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 10

Motore piega a destra

Ictus	100	200	300		400	500	600	700	800	900	1000	1100	1200
L	589	689	789		889	989	1089	1189	1289	1389	1489	1589	1689
Peso totale	7.87	8.43	8.99		9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03
Ictus	2600	2700	2800		2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3089	3189	3289		3389	3489	2589	3689	3789	3889	3989	4089	4189
Peso totale	21.87	22.43	22.99		23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03
Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1789	1889	1989	2089	2189	2289	2389	2489	2589	2689	2789	2889	2989
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31
Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
L	4289	4389	4489	4589	4689	4789	4889	4989	5089	5189	5289	5389	5489
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 11

Pieghe motrici lasciate in basso

Ictus	100	200	300	400	500	600	700	800	900	1000	1100	1200
L	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
Peso totale	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

Ictus	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
Peso totale	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
L	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 12

Il motore si piega verso il basso.

Ictus	100	200	300	400	500	600	700	800	900	1000	1100	1200
L	509	609	709	809	909	1009	110 g	1209	1309	1409	1509	1609
Peso totale	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

Ictus	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	1709	1809	1909	2009	2109	2209	2309	2409	2500	2609	2709	2809	2909
Peso totale	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

Ictus	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
L	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
Peso totale	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

Ictus	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
L	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
Peso totale	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

Modulare multiasse senza manutenzione cintura sincrona tabella di scivolo antipolvere 13
