Name: Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm
Brand: SXEGL Intelligent Technology Co., Ltd.
SKU: PTB17
Price: 450.00 USD
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Velocità massima ((mm/s): 2000

Spinta nominale (N): 204

Stratto standard ((mm): Intervallo 20-3050 mm/50

Larghezza della cintura: 30

Dislivello lineare ad alta rigidità: W20×H15

Sensore di origine: PM-T45 ((NPN)

Informazioni di base

Luogo di origine: Cina

Marca: SXEGL

Certificazione: CE/ROSH/FCC/EPA/ISO

Numero di modello: PTB17

Termini di pagamento e spedizione

Imballaggi particolari: cartone con schiuma

Tempi di consegna: 7-14

Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione: Consegna in tutto il mondo

Galleria

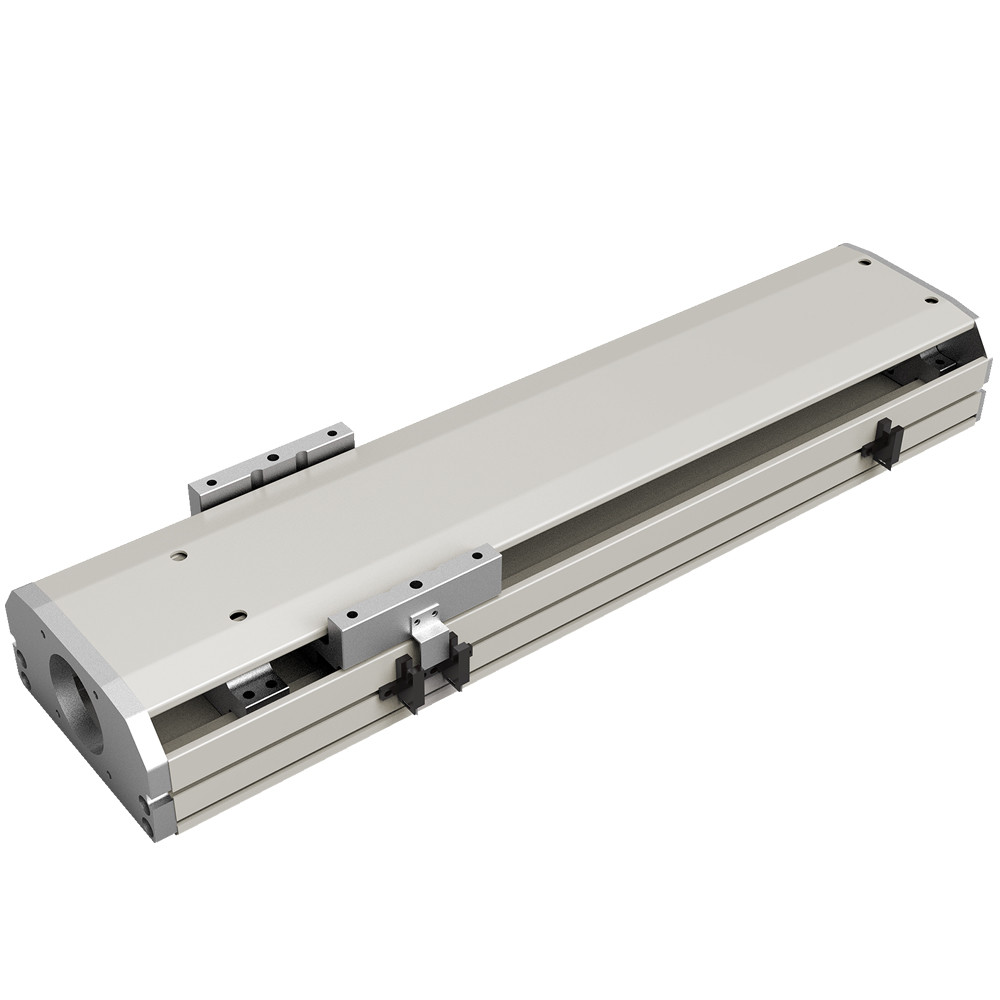

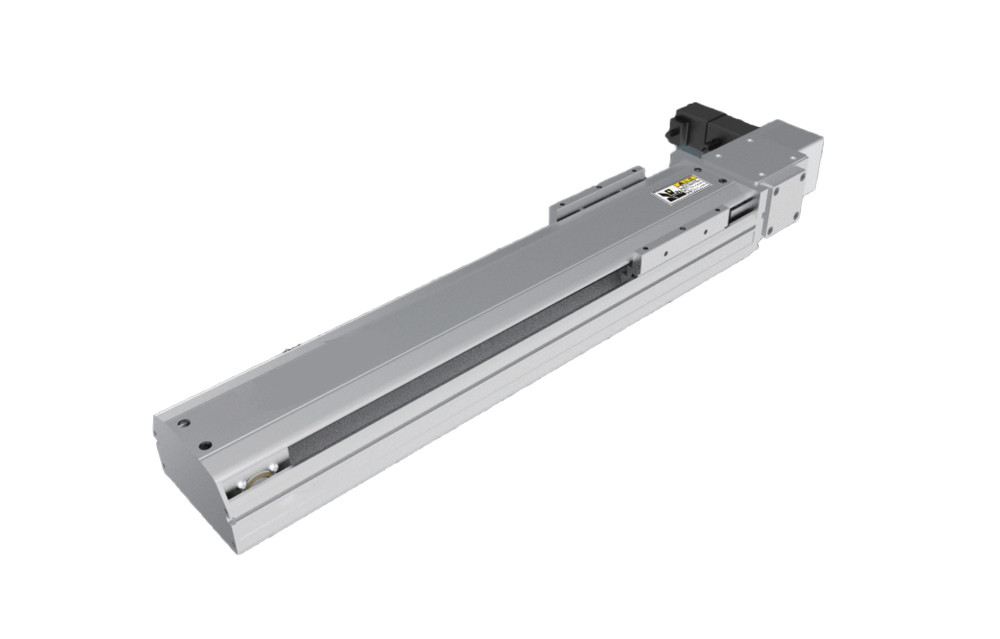

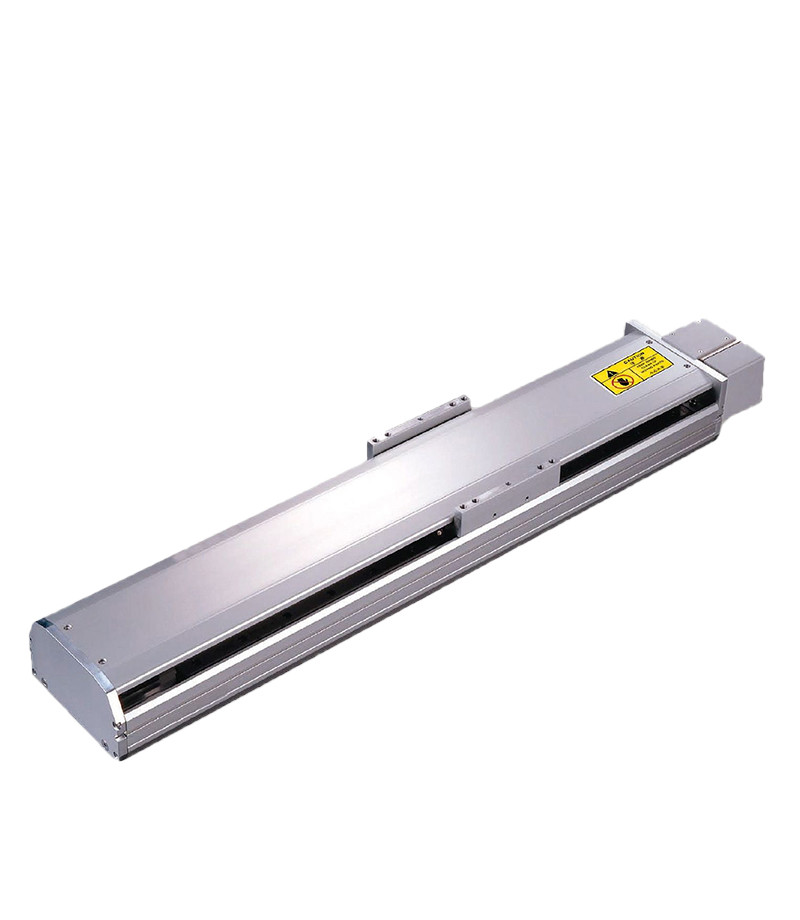

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm

Descrizione di prodotto

Tabella di scorrere più veloce, lunga e ad alta velocità con efficienza di precisione ± 0,1 mm

Come componente centrale di trasmissione per la movimentazione ad alta velocità dei materiali e il posizionamento di precisione nell'automazione industriale, il PTBnuovo paradigma di performanceper i moduli di movimento lineare di fascia media-alta con i suoi tre pilastri tecnici:a carico elevato, ad altissima velocità e a forte spintaAttraverso l'integrazione innovativa di strutture meccaniche ad alta rigidità e di sistemi di trasmissione efficienti, si ottengono tre scoperte tecnologiche:Capacità di carico dinamico orizzontale di 200 kg, velocità ultra elevata di 2311 mm/s e potenza di spinta di 1126 N, con un intervallo di tempo completo di50-4000 mmper adattarsi con precisione a scenari di applicazione rigorosi nel settore della sorteggiatura logistica, dell'assemblaggio automobilistico e del montaggio di componenti elettronici.

Scenari tipici di applicazione

1 Centro di selezione logistica intelligente

Nei centri di smistamento automatizzati, il PTB Slide funge dacomponente dell'albero di trasmissione principale centrale, guida di carrelli di smistamento a2311 mm/s velocità ultra elevataLa sua capacità di carico è di 200 kg, mentre gestisce senza sforzo cartoni pieni.1126N spinta massimaLa risposta a livello di millisecondi per la classificazione dei baffle, aumentando la capacità di elaborazione dei pacchi da2500-8000 pezzi all'ora- una svolta radicale nell'efficienza del sorteggio logistico.

2 Linea di assemblaggio di componenti per automobili di precisione

Le stazioni di movimentazione del blocco motore sono dotate di PTB Slidestruttura a doppia guida ad alta rigiditàLa sua capacità di carico di 200 kg costituisce una combinazione d'oro, che consente di trasportare in modo stabile i blocchi del motore attraverso le postazioni di lavoro, dall'elaborazione al montaggio.Accuratezza di posizionamento ripetuta ± 0,1 mmcorrisponde perfettamente ai requisiti di allineamento del foro del bullone, fornendo una base meccanica affidabile per l'assemblaggio del propulsore automobilistico ad alta precisione.

3 Attrezzature di montaggio di componenti elettronici ad alta precisione

In uno scenario di pressatura di una scheda flessibile FPC, i PTB Slide1126N potenza di spinta fortee una cintura sincrona di larghezza 45 mm0Precisione di pressatura a livello di.1 mm, risolvendo completamente problemi come false pressioni e disallineamento causati da una spinta insufficiente nei diapositivi tradizionali.Questo lo rende un facilitatore di processo critico per la produzione di dispositivi elettronici di precisione come Mini LED e moduli 5G.

Principali vantaggi tecnici

1- Sistema di trasmissione ad alta rigidità

Dispone di un design integrato di:con una lunghezza massima di 20 mm o piùe piastre di base di lega di alluminio spessite, con superfici di contatto con rotaia di guida a scorrimento (Ra≤0,2μm) di precisione ultra elevata e abbinate a una cintura sincrona ad alta tensione di tipo PM di larghezza 45 mm,costruisce una piattaforma di carico dinamico orizzontale da 200 kgAnche quando si trasportano pezzi pesanti come cambio auto o moduli di batteria di grandi dimensioni, la deformazione di deflessione a tempo pieno è controllataentro 0,1 mm/m, garantendo una bassa vibrazione e una elevata stabilità durante il movimento ad alta velocità.

2Avanzamento della tecnologia di trasmissione ad altissima velocità

Equipaggiato con unsistema di servomotore a bassa inerzia a trazione direttae cintura sincrona ad alta tensione, ottenendoEfficienza di trasmissione del 97%, in combinazione con un design di slider leggero in lega di alluminio, la velocità lineare massima2311 mm/s¥ aAumento della velocità del 30%In scenari ad alta velocità come la classificazione logistica, permette la classificazione continua ad alta velocità di6,000 pacchi all'ora- triplicare l'efficienza rispetto alle soluzioni tradizionali di trasporto a catena e stabilire un nuovo punto di riferimento per la movimentazione ad alta velocità.

3. Soluzione di adattamento modulare a tempo pieno

L'adozione innovativa di unaprogettazione modulare di splicing ferroviario, l'intervallo di corsa può essere configurato in modo flessibile tra 50 e 4000 mm:

Corsi brevi (50-500 mm)soddisfare esigenze di alta precisione per compiti quali la distribuzione di precisione e l'ispezione visiva.
Tracciati lunghi (1000-4000 mm)adattarsi al trasporto intelligente in magazzino e alla movimentazione tra stazioni nelle linee di assemblaggio automobilistiche.
I progetti di interfaccia standardizzati supportano una rapida integrazionesistemi di collegamento multiasse, riducendo significativamente i cicli di ricerca e sviluppo delle apparecchiature di automazione.

Specifiche tecniche

Sulla base dei principi di progettazione dell'Industria 4.0 tedesca, il PTB Slide con cintura sincronavelocità-carico-precisionenegli scenari di movimentazione ad alta velocità attraverso l'innovazione dei materiali (piastre di base in lega di alluminio di livello aeronautico), l'ottimizzazione della trasmissione (scoiattori a basso attrito),e rinforzo strutturale (progettazione antitorsione a doppia guida)Sia che sia applicato a linee di smistamento logistiche ad alta velocità o a apparecchiature di assemblaggio elettronico di precisione a livello micron, il PTB Slide è la soluzione preferita per gli aggiornamenti dell'automazione industriale.guidato dalle sue prestazioni eccezionali.

※ Specifiche di base
Specificità	Accuratezza di posizionamento ripetibile ((mm)		± 0.08
	Piombo (mm)		40
	Velocità massima ((mm/s)		2000
	carico massimo ((kg)	Orizzontale	45
		Verticale	-
	Spinta nominale (N)		204
	Stratto standard ((mm)		Intervallo 20-3050 mm/50
Componente	Capacità del servomotore CA		400
	Larghezza della cintura		30
	Dislivello lineare ad alta rigidità		W20×H15
	Sensore di origine Collegamento		PM-T45 ((NPN)

(Unità: mm) (Unità: mm)

Orizzontale installazione	A	B	C	Lato installazione	A	B	C
10 kg	2942	1133	1033	15 kg	676	742	1933
20 kg	1430	547	498	25 kg	390	428	1127
30 kg	926	350	320	35 kg	269	294	781
45 kg	588	219	201	45 kg	201	219	588

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm 2

Motore piega a destra

Ictus	50	100	150	200	250	300	350	400	450	500	550	600		650		700		750		800		850
L	435	485	535	585	635	685	735	785	835	885	935	985		1035		1085		1135		1185		1235
A	50	100	150	200	50	100	150	200	50	100	150	200		50		100		150		200		50
M	1	1	1	1	2	2	2	2	3	3	3	3		4		4		4		4		5
N	6	6	6	6	8	8	8	8	10	10	10	10		12		12		12		12		14
Peso totale	10.2	12	13.8	14.6	15.4	16.1	16.9	17.7	18.5	19.2	20	20.8		21.6		22.3		23.1		23.9		24.7
Ictus	900		950		1000	1050		1100		1150		1200		1250		1300		1350		1400	1450	1500	1550
L	1285		1335		1385	1435		1485		1535		1585		1635		1685		1735		1785	1835	1885	1935
A	100		150		200	50		100		150		200		50		100		150		200	50	100	150
M	5		5		5	6		6		6		6		7		7		7		7	8	8	8
N	14		14		14	16		16		16		16		18		18		18		18	20	20	20
Peso totale	25.4		26.2		27	27.8		28.6		29.4		30.2		31		31.8		32.6		33.4	34.2	35	35.8
Ictus	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100		2150		2200		2250		2300		2350		2400
L	1985	2035	2085	2135	2185	2235	2285	2335	2385	2435	2485		2535		2585		2635		2685		2735		2785
A	200	50	100	150	200	50	100	150	200	50	100		150		200		50		100		150		200
M	8	9	9	9	9	10	10	10	10	11	11		11		11		12		12		12		12
N	20	22	22	22	22	24	24	24	24	26	26		26		26		28		28		28		28
Peso totale	36.6	37.4	38.2	39	39.8	40.6	41.4	42.2	43	43.8	44.6		45.4		46.2		47		47.8		48.6		49.4
Ictus	2450		2500		2550	2600		2650		2700		2750		2800		2850		2900		2950	3000	3050
L	2835		2885		2935	2985		3035		3085		3135		3185		3235		3285		3335	3385	3435
A	50		100		150	200		50		100		150		200		50		100		150	200	50
M	13		13		13	13		14		14		14		14		15		15		15	15	16
N	30		30		30	30		32		32		32		32		34		34		34	34	36
Peso totale	50.2		51		51.8	52.6		53.4		54.2		55		55.8		56.6		57.4		58.2	59	59.8

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm 3

Motor su.

Ictus	50	100	150	200	250	300	350	400	450	500	550	600		650		700		750		800		850
L	435	485	535	585	635	685	735	785	835	885	935	985		1035		1085		1135		1185		1235
A	50	100	150	200	50	100	150	200	50	100	150	200		50		100		150		200		50
M	1	1	1	1	2	2	2	2	3	3	3	3		4		4		4		4		5
N	6	6	6	6	8	8	8	8	10	10	10	10		12		12		12		12		14
Peso totale	10.2	12	13.8	14.6	15.4	16.1	16.9	17.7	18.5	19.2	20	20.8		21.6		22.3		23.1		23.9		24.7
Ictus	900		950		1000			1050		1100		1150			1200		1250	1300	1350	1400	1450	1500	1550
L	1285		1335		1385			1435		1485		1535			1585		1635	1685	1735	1785	1835	1885	1935
A	100		150		200			50		100		150			200		50	100	150	200	50	100	150
M	5		5		5			6		6		6			6		7	7	7	7	8	8	8
N	14		14		14			16		16		16			16		18	18	18	18	20	20	20
Peso totale	25.4		26.2		27			27.8		28.6		29.4			30.2		31	31.8	32.6	33.4	34.2	35	35.8
Ictus	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100		2150		2200		2250		2300		2350		2400
L	1985	2035	2085	2135	2185	2235	2285	2335	2385	2435	2485		2535		2585		2635		2685		2735		2785
A	200	50	100	150	200	50	100	150	200	50	100		150		200		50		100		150		200
M	8	9	9	9	9	10	10	10	10	11	11		11		11		12		12		12		12
N	20	22	22	22	22	24	24	24	24	26	26		26		26		28		28		28		28
Peso totale	36.6	37.4	38.2	39	39.8	40.6	41.4	42.2	43	43.8	44.6		45.4		46.2		47		47.8		48.6		49.4
Ictus	2450		2500			2550		2600		2650			2700		2750		2800	2850	2900	2950	3000	3050
L	2835		2885			2935		2985		3035			3085		3135		3185	3235	3285	3335	3385	3435
A	50		100			150		200		50			100		150		200	50	100	150	200	50
M	13		13			13		13		14			14		14		14	15	15	15	15	16
N	30		30			30		30		32			32		32		32	34	34	34	34	36
Peso totale	50.2		51			51.8		52.6		53.4			54.2		55		55.8	56.6	57.4	58.2	59	59.8

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm 4

Pieghe motrici a sinistra

Ictus	50	100	150	200	250	300	350	400	450	500	550	600	650		700		750		800		850
L	435	485	535	585	635	685	735	785	835	885	935	985	1035		1085		1135		1185		1235
A	50	100	150	200	50	100	150	200	50	100	150	200	50		100		150		200		50
M	1	1	1	1	2	2	2	2	3	3	3	3	4		4		4		4		5
N	6	6	6	6	8	8	8	8	10	10	10	10	12		12		12		12		14
Peso totale	10.2	12	13.8	14.6	15.4	16.1	16.9	17.7	18.5	19.2	20	20.8	21.6		22.3		23.1		23.9		24.7
Ictus	900		950		1000		1050		1100		1150		1200		1250		1300		1350	1400	1450	1500	1550
L	1285		1335		1385		1435		1485		1535		1585		1635		1685		1735	1785	1835	1885	1935
A	100		150		200		50		100		150		200		50		100		150	200	50	100	150
M	5		5		5		6		6		6		6		7		7		7	7	8	8	8
N	14		14		14		16		16		16		16		18		18		18	18	20	20	20
Peso totale	25.4		26.2		27		27.8		28.6		29.4		30.2		31		31.8		32.6	33.4	34.2	35	35.8
Ictus	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150		2200		2250		2300		2350		2400
L	1985	2035	2085	2135	2185	2235	2285	2335	2385	2435	2485	2535		2585		2635		2685		2735		2785
A	200	50	100	150	200	50	100	150	200	50	100	150		200		50		100		150		200
M	8	9	9	9	9	10	10	10	10	11	11	11		11		12		12		12		12
N	20	22	22	22	22	24	24	24	24	26	26	26		26		28		28		28		28
Peso totale	36.6	37.4	38.2	39	39.8	40.6	41.4	42.2	43	43.8	44.6	45.4		46.2		47		47.8		48.6		49.4
Ictus	2450		2500		2550		2600		2650		2700		2750		2800		2850		2900	2950	3000	3050
L	2835		2885		2935		2985		3035		3085		3135		3185		3235		3285	3335	3385	3435
A	50		100		150		200		50		100		150		200		50		100	150	200	50
M	13		13		13		13		14		14		14		14		15		15	15	15	16
N	30		30		30		30		32		32		32		32		34		34	34	34	36
Peso totale	50.2		51		51.8		52.6		53.4		54.2		55		55.8		56.6		57.4	58.2	59	59.8

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm 5

Pieghe motrici lasciate in alto

Ictus	50	100	150	200	250	300		350	400	450	500	550	600	650		700		750		800		850
L	435	485	535	585	635	685		735	785	835	885	935	985	1035		1085		1135		1185		1235
A	50	100	150	200	50	100		150	200	50	100	150	200	50		100		150		200		50
M	1	1	1	1	2	2		2	2	3	3	3	3	4		4		4		4		5
N	6	6	6	6	8	8		8	8	10	10	10	10	12		12		12		12		14
Peso totale	10.2	12	13.8	14.6	15.4	16.1		16.9	17.7	18.5	19.2	20	20.8	21.6		22.3		23.1		23.9		24.7
Ictus	900		950		1000		1050		1100		1150		1200		1250		1300		1350	1400	1450	1500	1550
L	1285		1335		1385		1435		1485		1535		1585		1635		1685		1735	1785	1835	1885	1935
A	100		150		200		50		100		150		200		50		100		150	200	50	100	150
M	5		5		5		6		6		6		6		7		7		7	7	8	8	8
N	14		14		14		16		16		16		16		18		18		18	18	20	20	20
Peso totale	25.4		26.2		27		27.8		28.6		29.4		30.2		31		31.8		32.6	33.4	34.2	35	35.8
Ictus	1600	1650	1700	1750	1800	1850		1900	1950	2000	2050	2100	2150		2200		2250		2300		2350		2400
L	1985	2035	2085	2135	2185	2235		2285	2335	2385	2435	2485	2535		2585		2635		2685		2735		2785
A	200	50	100	150	200	50		100	150	200	50	100	150		200		50		100		150		200
M	8	9	9	9	9	10		10	10	10	11	11	11		11		12		12		12		12
N	20	22	22	22	22	24		24	24	24	26	26	26		26		28		28		28		28
Peso totale	36.6	37.4	38.2	39	39.8	40.6		41.4	42.2	43	43.8	44.6	45.4		46.2		47		47.8		48.6		49.4
Ictus	2450		2500		2550		2600		2650		2700		2750		2800		2850		2900	2950	3000	3050
L	2835		2885		2935		2985		3035		3085		3135		3185		3235		3285	3335	3385	3435
A	50		100		150		200		50		100		150		200		50		100	150	200	50
M	13		13		13		13		14		14		14		14		15		15	15	15	16
N	30		30		30		30		32		32		32		32		34		34	34	34	36
Peso totale	50.2		51		51.8		52.6		53.4		54.2		55		55.8		56.6		57.4	58.2	59	59.8

Tabella di scorrere ad alta velocità con efficienza di precisione di ± 0,1 mm 6
